ISW臥式離心泵廠家產品概述
ISW型臥式離心泵根據IS型離心泵與立式泵的結構組合設計，并嚴格按照和較新的國家管道離心泵標準JB/T53058-93進行設計制造的節能產品。不銹鋼臥式離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。
離心泵廠家推薦您查看臥式離心泵的工作原理及主要組件
ISW臥式離心泵型號意義
ISW臥式離心泵廠家產品特點
運行平穩：泵軸的同心度葉輪良好的動靜平衡，保證平穩運行，無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
故障率低：結構簡單合理，關鍵部分采用品質配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
ISW臥式離心泵主要用途
ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，臥式離心泵適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISW臥式離心泵使用條件
吸入壓力≤1.0Mpa，或泵系統較高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
環境溫度<40℃，相對濕度<95%。
所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度 < 0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
離心泵廠家-新光明推薦您查看臥式離心泵相關內容：
離心泵廠家介紹臥式離心泵的基本結構及工作原理
臥式離心泵型號種類及臥式離心泵結構圖
【離心泵廠家】清水臥式離心泵的工作原理及應用范圍
臥式離心泵—ISW型號性能參數
泵型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 汽蝕佘量 | |
(m 3 /h) | (l/s) | ||||||
ISW65-100 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 |
ISW65-100A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
ISW65-125 | 25 | 6.94 | 20 | 68 | 2900 | 3.0 | 2.5 |
ISW65-125A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 |
ISW65-160 | 25 | 6.94 | 32 | 63 | 2900 | 4.0 | 2.5 |
ISW65-160A | 23.4 | 6.5 | 28 | 62 | 2900 | 4.0 | 2.5 |
ISW65-160B | 21.6 | 6.0 | 24 | 58 | 2900 | 3.0 | 2.5 |
ISW65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 |
ISW65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 |
ISW65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 |
ISW65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 |
ISW65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 |
ISW65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 |
ISW65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 |
ISW65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 |
ISW65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 |
ISW65-315C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 |
ISW65-100(I) | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 |
ISW65-100(I)A | 44.7 | 12.4 | 10 | 72 | 2900 | 2.2 | 3.0 |
ISW65-125(I) | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
ISW65-125(I)A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 |
ISW65-160(I) | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
ISW65-160(I)A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
ISW65-160(I)B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
ISW65-200(I) | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
ISW65-200(I)A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
ISW65-200(I)B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
ISW65-250(I) | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
ISW65-250(I)A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
ISW65-250(I)B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
ISW65-315(I) | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
ISW65-315(I)A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
ISW65-315(I)B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
ISW65-315(I)C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
ISW80-100 | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 |
ISW80-100A | 44.7 | 12.5 | 10 | 72 | 2900 | 2.2 | 3.0 |
ISW80-125 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
ISW80-125A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 |
ISW80-160 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
ISW80-160A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
ISW80-160B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
ISW80-200 | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
ISW80-200A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
ISW80-200B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
ISW80-250 | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
ISW80-250A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
ISW80-250B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
ISW80-315 | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
ISW80-315A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
ISW80-315B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
ISW80-315C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
ISW80-100(I) | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
ISW80-100(I)A | 89 | 24.7 | 10 | 74 | 2900 | 4.0 | 4.5 |
ISW80-125(I) | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
ISW80-125(I)A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
ISW80-160(I) | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
ISW80-160(I)A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
ISW80-160(I)B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
ISW80-200(I) | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 |
ISW80-200(I)A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 |
ISW80-200(I)B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 |
ISW80-250(I) | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 |
ISW80-250(I)A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 |
ISW80-250(I)B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 |
ISW80-315(I) | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 |
ISW80-315(I)A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
ISW80-315(I)B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 |
ISW80-315(I)C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
泵型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 汽蝕佘量 | |
(m 3 /h) | (l/s) | ||||||
100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
100-100A | 89 | 47 | 10 | 74 | 2900 | 4.0 | 4.5 |
100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
100-160B | 86.5 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 |
100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 |
100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 |
100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 |
100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 |
100-250B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 |
100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 |
100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
100-315B | 90 | 25.0 | 101 | 65 | 2900 | 45 | 4.0 |
100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
125-100 | 160 | 44.4 | 12.5 | 82 | 2900 | 11 | 4.0 |
125-100A | 143 | 39.7 | 10 | 77 | 2900 | 7.5 | 4.0 |
125-125 | 160 | 44.4 | 20 | 80 | 2900 | 15 | 4.0 |
125-125A | 143 | 39.7 | 16 | 77 | 2900 | 11 | 4.0 |
125-160 | 160 | 44.4 | 32 | 78 | 2900 | 22 | 4.0 |
125-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 |
125-160B | 138 | 38.3 | 24 | 73 | 2900 | 15 | 4.0 |
125-200 | 160 | 44.4 | 50 | 77 | 2900 | 37 | 5.5 |
125-200A | 150 | 41.7 | 44 | 76 | 2900 | 30 | 5.5 |
125-200B | 138 | 38.3 | 37.5 | 75 | 2900 | 30 | 5.5 |
125-250 | 160 | 44.4 | 80 | 75 | 2900 | 55 | 5.0 |
125-250A | 150 | 41.7 | 70 | 74 | 2900 | 45 | 5.0 |
125-250B | 138 | 38.3 | 60 | 73 | 2900 | 37 | 5.0 |
125-315 | 160 | 44.7 | 125 | 70 | 2900 | 90 | 5.0 |
125-315A | 150 | 41.7 | 110 | 70 | 2900 | 75 | 5.0 |
125-315B | 143 | 39.7 | 100 | 69 | 2900 | 75 | 5.0 |
125-315C | 134 | 37.2 | 88 | 67 | 2900 | 55 | 5.0 |
150-200 | 200 | 55.6 | 12.5 | 78 | 1450 | 15 | 3.0 |
150-200A | 176 | 49.7 | 10 | 76 | 1450 | 11 | 3.0 |
150-250 | 200 | 55.6 | 20 | 79 | 1450 | 18.5 | 3.0 |
150-250A | 184.4 | 51.2 | 17 | 78 | 1450 | 15 | 3.0 |
150-250B | 167 | 46.4 | 14 | 76 | 1450 | 11 | 3.0 |
150-315 | 200 | 55.6 | 32 | 78 | 1450 | 30 | 3.5 |
150-315A | 187 | 51.9 | 28 | 77 | 1450 | 22 | 3.5 |
150-315B | 173 | 48.1 | 24 | 76 | 1450 | 18.5 | 3.5 |
150-400 | 200 | 55.6 | 50 | 75 | 1450 | 45 | 3.5 |
150-400A | 187 | 51.9 | 44 | 74 | 1450 | 37 | 3.5 |
150-400B | 174 | 48.3 | 38 | 73 | 1450 | 30 | 3.5 |
150-400V | 160 | 44.4 | 32 | 71 | 1450 | 22 | 3.5 |
150-250(I) | 200 | 55.6 | 80 | 76 | 2900 | 75 | 4.5 |
150-250(I)A | 187 | 51.9 | 70 | 75 | 2900 | 55 | 4.5 |
150-250(I)B | 173 | 48.1 | 60 | 74 | 2900 | 45 | 4.5 |
150-315(I) | 200 | 55.6 | 125 | 73 | 2900 | 111 | 4.5 |
150-315(I)A | 187 | 51.9 | 110 | 72 | 2900 | 90 | 4.5 |
150-315(I)B | 173 | 48.1 | 95 | 70 | 2900 | 75 | 4. |
ISW臥式離心泵的適用范圍
1、ISW臥式離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度≤80℃。
2、ISWR臥式熱水泵廣泛適用于冶金、化工、紡織、造紙以及賓管、飯店等鍋爐熱水循環增壓及城市采暖系統。ISW型使用溫度T≤120℃。
3、ISWH臥式化工泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似于水液體，適用于石油、化工、冶金、電力、造紙、食品、制藥及合成纖維等部門，使用溫為-20--－120℃。
4、ISWB臥式管道油泵，供輸送油、煤油、柴油等油類產品或燃、易爆液體，被輸送介質溫度-20－120℃。

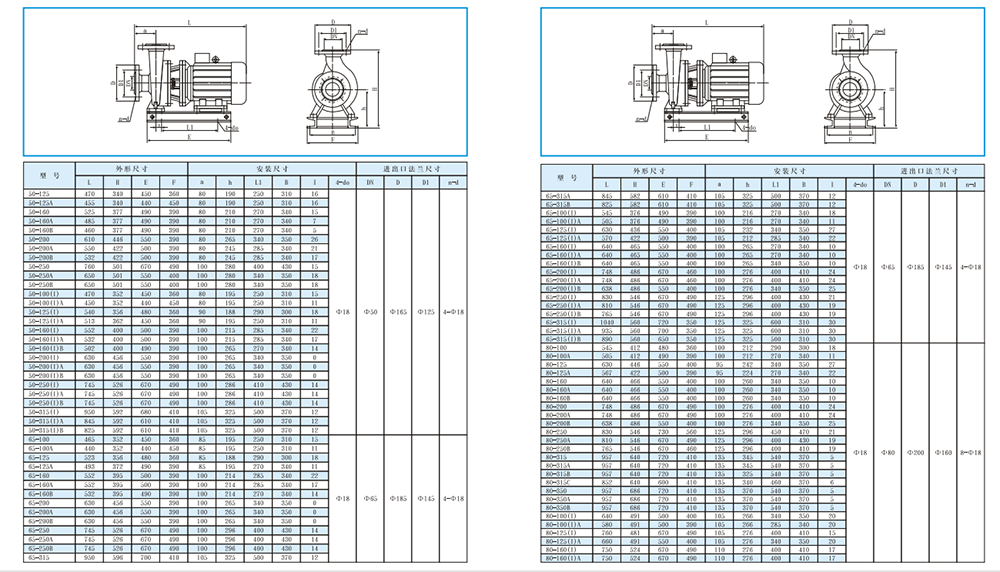

ISW臥式離心泵安裝尺寸圖
