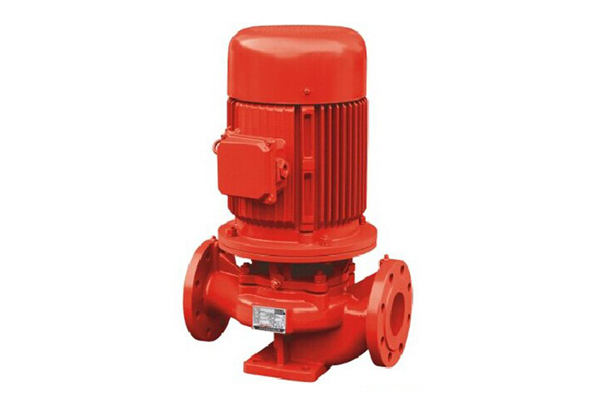

XBD-L型立式單級單吸消防泵產品概述
XBD-L型立式單級單吸消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。
本司生產的XBD-L型消防泵組其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
XBD-L型立式單級單吸消防泵產品特點
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、運行平穩，噪音低，組件同心度高。
3、采用先進水力模型，效率高，性能出色。
4、軸封采用良好機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。
XBD-L型立式單級單吸消防泵技術參數
流量：5-100L/S；
壓力：0.10-1.25Mpa；
功率：1.1-250KW；
轉速：980-2900r/min；
口徑：φ50-φ300；
溫度范圍：≤80℃。
XBD-L型立式單級單吸消防泵型號意義
XBD 3.2/5-65L-160A
XBD – 消防泵組代號
3.2 – 設計壓力（1/10MPa）
5 – 設計流量（L/S）
65 – 進出口直徑
L – 結構為立式
160 – 葉輪名義直徑
A – 葉輪經開始次切割
XBD-L型立式單級單吸消防泵
型 號 | 流量(L/s) | 壓力(MPa) | 效率（%） | 電機功率（KW) | 轉速 (r/min) | 汽蝕余量 |
XBD2.1/5-65L | 5 | 0.21 | 68 | 3 | 2900 | 2.5 |
XBD1.7/5-65L | 5 | 0.17 | 66 | 2.2 | 2900 | 2.5 |
XBD3.4/5-65L | 5 | 0.34 | 63 | 4 | 2900 | 2.5 |
XBD2.9/5-65L | 5 | 0.29 | 62 | 4 | 2900 | 2.5 |
XBD2.5/5-65L | 5 | 0.25 | 58 | 3 | 2900 | 2.5 |
XBD5.2/5-65L | 5 | 0.52 | 58 | 7.5 | 2900 | 2.5 |
XBD4.5/5-65L | 5 | 0.45 | 57 | 7.5 | 2900 | 2.5 |
XBD3.9/5-65L | 5 | 0.39 | 55 | 5.5 | 2900 | 2.5 |
XBD8.2/5-65L | 5 | 0.82 | 50 | 15 | 2900 | 2.5 |
XBD7.1/5-65L | 5 | 0.71 | 50 | 11 | 2900 | 2.5 |
XBD6.0/5-65L | 5 | 0.6 | 49 | 11 | 2900 | 2.5 |
XBD12.7/5-65L | 5 | 1.27 | 40 | 30 | 2900 | 2.5 |
XBD11.4/5-65L | 5 | 1.14 | 40 | 22 | 2900 | 2.5 |
XBD10.2/5-65L | 5 | 1.02 | 39 | 18.5 | 2900 | 2.5 |
XBD8.5/5-65L | 5 | 0.85 | 38 | 15 | 2900 | 2.5 |
XBD2.2/10-80L | 10 | 0.22 | 72.5 | 5.5 | 2900 | 3 |
XBD1.7/10-80L | 10 | 0.17 | 71 | 4 | 2900 | 3 |
XBD3.2/10-80L | 10 | 0.32 | 71 | 7.5 | 2900 | 3 |
XBD2.9/10-80L | 10 | 0.29 | 70 | 7.5 | 2900 | 3 |
XBD2.5/10-80L | 10 | 0.25 | 69 | 5.5 | 2900 | 3 |
XBD5.3/10-80L | 10 | 0.53 | 67 | 15 | 2900 | 3 |
XBD4.6/10-80L | 10 | 0.46 | 66 | 11 | 2900 | 3 |
XBD3.9/10-80L | 10 | 0.39 | 65 | 7.5 | 2900 | 3 |
XBD8.3/10-80L | 10 | 0.83 | 59 | 22 | 2900 | 3 |
XBD7.1/10-80L | 10 | 0.71 | 59 | 18.5 | 2900 | 3 |
XBD6.1/10-80L | 10 | 0.61 | 58 | 15 | 2900 | 3 |
XBD12.7/10-80L | 10 | 1.27 | 54 | 37 | 2900 | 3 |
XBD11.2/10-80L | 10 | 1.12 | 54 | 30 | 2900 | 3 |
XBD10.1/10-80L | 10 | 1.01 | 53 | 30 | 2900 | 3 |
XBD8.6/10-80L | 10 | 0.86 | 51 | 22 | 2900 | 3 |
XBD15.5/10-80L | 10 | 1.55 | 66 | 55 | 2900 | 3 |
XBD14.5/10-80L | 10 | 1.45 | 65 | 45 | 2900 | 3 |
XBD13.6/10-80L | 10 | 1.36 | 63 | 37 | 2900 | 3 |
XBD1.9/15-80L | 15 | 0.19 | 72.5 | 5.5 | 2900 | 3 |
XBD1.4/15-80L | 15 | 0.14 | 71 | 4 | 2900 | 3 |
XBD3.0/15-80L | 15 | 0.3 | 71 | 7.5 | 2900 | 3 |
XBD2.6/15-80L | 15 | 0.26 | 70 | 7.5 | 2900 | 3 |
XBD2.1/15-80L | 15 | 0.21 | 69 | 5.5 | 2900 | 3 |
XBD4.9/15-80L | 15 | 0.49 | 67 | 15 | 2900 | 3 |
XBD4.2/15-80L | 15 | 0.42 | 66 | 11 | 2900 | 3 |
XBD3.5/15-80L | 15 | 0.35 | 65 | 7.5 | 2900 | 3 |
XBD7.9/15-80L | 15 | 0.79 | 59 | 22 | 2900 | 3 |
XBD6.6/15-80L | 15 | 0.66 | 59 | 18.5 | 2900 | 3 |
XBD5.5/15-80L | 15 | 0.55 | 58 | 15 | 2900 | 3 |
XBD12.4/15-80L | 15 | 1.24 | 54 | 37 | 2900 | 3 |
XBD10.8/15-80L | 15 | 1.08 | 54 | 30 | 2900 | 3 |
XBD9.8/15-80L | 15 | 0.98 | 53 | 30 | 2900 | 3 |
XBD8.3/15-80L | 15 | 0.83 | 51 | 22 | 2900 | 3 |
XBD14.8/15-80L | 15 | 1.48 | 66 | 55 | 2900 | 3 |
XBD13.8/15-80L | 15 | 1.38 | 65 | 45 | 2900 | 3 |
XBD12.7/15-80L | 15 | 1.27 | 63 | 37 | 2900 | 3 |
XBD2.3/20-100L | 20 | 0.23 | 76 | 11 | 2900 | 4.5 |
XBD1.8/20-100L | 20 | 0.18 | 74 | 7.5 | 2900 | 4.5 |
XBD3.6/20-100L | 20 | 0.36 | 76 | 15 | 2900 | 4.5 |
XBD3.0/20-100L | 20 | 0.3 | 74 | 11 | 2900 | 4.5 |
XBD2.5/20-100L | 20 | 0.25 | 72 | 11 | 2900 | 4.5 |
XBD5.3/20-100L | 20 | 0.53 | 74 | 22 | 2900 | 4 |
XBD4.6/20-100L | 20 | 0.46 | 73 | 18.5 | 2900 | 4 |
XBD3.9/20-100L | 20 | 0.39 | 71 | 15 | 2900 | 4 |
XBD8.6/20-100L | 20 | 0.86 | 69 | 37 | 2900 | 4 |
XBD7.4/20-100L | 20 | 0.74 | 68 | 30 | 2900 | 4 |
XBD6.2/20-100L | 20 | 0.62 | 66 | 30 | 2900 | 4 |
XBD13.1/20-100L | 20 | 1.31 | 66 | 75 | 2900 | 4 |
XBD11.7/20-100L | 20 | 1.17 | 66 | 55 | 2900 | 4 |
XBD10.4/20-100L | 20 | 1.04 | 65 | 45 | 2900 | 4 |
XBD8.7/20-100L | 20 | 0.87 | 63 | 37 | 2900 | 4 |
XBD15.2/20-100L | 20 | 1.52 | 57 | 90 | 2900 | 4 |
XBD14.4/20-100L | 20 | 1.44 | 75 | 75 | 2900 | 4 |
XBD13.6/20-100L | 20 | 1.36 | 75 | 55 | 2900 | 4 |
XBD2.1/25-100L | 25 | 0.21 | 76 | 11 | 2900 | 4.5 |
XBD1.6/25-100L | 25 | 0.16 | 74 | 7.5 | 2900 | 4.5 |
XBD3.3/25-100L | 25 | 0.33 | 76 | 15 | 2900 | 4.5 |
XBD2.8/25-100L | 25 | 0.28 | 74 | 11 | 2900 | 4.5 |
XBD2.0/25-100L | 25 | 0.2 | 72 | 11 | 2900 | 4.5 |
XBD5.1/25-100L | 25 | 0.51 | 74 | 22 | 2900 | 4 |
XBD4.4/25-100L | 25 | 0.44 | 73 | 18.5 | 2900 | 4 |
XBD3.5/25-100L | 25 | 0.35 | 71 | 15 | 2900 | 4 |
XBD8.2/25-100L | 25 | 0.82 | 69 | 37 | 2900 | 4 |
XBD7.0/25-100L | 25 | 0.7 | 68 | 30 | 2900 | 4 |
XBD5.9/25-100L | 25 | 0.59 | 66 | 30 | 2900 | 4 |
XBD12.6/25-100L | 25 | 1.26 | 66 | 75 | 2900 | 4 |
XBD11.3/25-100L | 25 | 1.13 | 66 | 55 | 2900 | 4 |
XBD10.1/25-100L | 25 | 1.01 | 65 | 45 | 2900 | 4 |
XBD7.8/25-100L | 25 | 0.78 | 63 | 37 | 2900 | 4 |
XBD15.0/25-100L | 25 | 1.5 | 57 | 90 | 2900 | 4 |
XBD13.8/25-100L | 25 | 1.38 | 75 | 75 | 2900 | 4 |
XBD13.0/25-100L | 25 | 1.3 | 75 | 55 | 2900 | 4 |
XBD2.0/30-100L | 30 | 0.2 | 76 | 11 | 2900 | 4.5 |
XBD1.2/30-100L | 30 | 0.12 | 74 | 7.5 | 2900 | 4.5 |
XBD3.3/30-100L | 30 | 0.33 | 76 | 15 | 2900 | 4.5 |
XBD2.8/30-100L | 30 | 0.28 | 74 | 11 | 2900 | 4.5 |
XBD5.1/30-100L | 30 | 0.51 | 74 | 22 | 2900 | 4 |
XBD4.4/30-100L | 30 | 0.44 | 73 | 18.5 | 2900 | 4 |
XBD3.5/30-100L | 30 | 0.35 | 71 | 15 | 2900 | 4 |
XBD8.2/30-100L | 30 | 0.82 | 69 | 37 | 2900 | 4 |
XBD7.0/30-100L | 30 | 0.7 | 68 | 30 | 2900 | 4 |
XBD5.9/30-100L | 30 | 0.59 | 66 | 30 | 2900 | 4 |
XBD12.6/30-100L | 30 | 1.26 | 66 | 75 | 2900 | 4 |
XBD11.3/30-100L | 30 | 1.13 | 66 | 55 | 2900 | 4 |
XBD10.1/30-100L | 30 | 1.01 | 65 | 45 | 2900 | 4 |
XBD7.8/30-100L | 30 | 0.78 | 63 | 37 | 2900 | 4 |
XBD15.0/30-100L | 30 | 1.5 | 57 | 90 | 2900 | 4 |
XBD13.8/30-100L | 30 | 1.38 | 75 | 75 | 2900 | 4 |
XBD13.0/30-100L | 30 | 1.3 | 75 | 55 | 2900 | 4 |
XBD2.1/40-125L | 40 | 0.21 | 80 | 15 | 2900 | 4 |
XBD1.6/40-125L | 40 | 0.16 | 77 | 11 | 2900 | 4 |
XBD3.4/40-125L | 40 | 0.34 | 78 | 22 | 2900 | 4 |
XBD2.8/40-125L | 40 | 0.28 | 76 | 18.5 | 2900 | 4 |
XBD2.4/40-125L | 40 | 0.24 | 73 | 15 | 2900 | 4 |
XBD5.2/40-125L | 40 | 0.52 | 77 | 37 | 2900 | 5.5 |
XBD4.5/40-125L | 40 | 0.45 | 76 | 30 | 2900 | 5.5 |
XBD3.6/40-125L | 40 | 0.36 | 75 | 22 | 2900 | 5.5 |
XBD8.4/40-125L | 40 | 0.84 | 75 | 55 | 2900 | 5 |
XBD7.2/40-125L | 40 | 0.72 | 74 | 45 | 2900 | 5.5 |
XBD5.8/40-125L | 40 | 0.58 | 73 | 37 | 2900 | 5.5 |
XBD12.8/40-125L | 40 | 1.28 | 70 | 90 | 2900 | 5 |
XBD11.2/40-125L | 40 | 1.12 | 70 | 75 | 2900 | 5 |
XBD9.8/40-125L | 40 | 0.98 | 69 | 75 | 2900 | 5 |
XBD8.8/40-125L | 40 | 0.88 | 67 | 55 | 2900 | 5 |
XBD2.0/45-125L | 45 | 0.2 | 80 | 15 | 2900 | 4 |
XBD1.5/45-125L | 45 | 0.15 | 77 | 11 | 2900 | 4 |
XBD3.2/45-125L | 45 | 0.32 | 78 | 22 | 2900 | 4 |
XBD2.6/45-125L | 45 | 0.26 | 76 | 18.5 | 2900 | 4 |
XBD2.1/45-125L | 45 | 0.21 | 73 | 15 | 2900 | 4 |
XBD5.0/45-125L | 45 | 0.5 | 77 | 37 | 2900 | 5.5 |
XBD4.3/45-125L | 45 | 0.43 | 76 | 30 | 2900 | 5.5 |
XBD3.4/45-125L | 45 | 0.34 | 75 | 22 | 2900 | 5.5 |
XBD8.0/45-125L | 45 | 0.8 | 75 | 55 | 2900 | 5 |
XBD6.9/45-125L | 45 | 0.69 | 74 | 45 | 2900 | 5.5 |
XBD5.5/45-125L | 45 | 0.55 | 73 | 37 | 2900 | 5.5 |
XBD12.5/45-125L | 45 | 1.25 | 70 | 90 | 2900 | 5 |
XBD10.8/45-125L | 45 | 1.08 | 70 | 75 | 2900 | 5 |
XBD9.6/45-125L | 45 | 0.96 | 69 | 75 | 2900 | 5 |
XBD8.6/45-125L | 45 | 0.86 | 67 | 55 | 2900 | 5 |
XBD2.1/50-150L | 50 | 0.21 | 79 | 18.5 | 1450 | 3 |
XBD1.7/50-150L | 50 | 0.17 | 78 | 15 | 1450 | 3 |
XBD1.3/50-150L | 50 | 0.13 | 76 | 11 | 1450 | 3 |
XBD3.3/50-150L | 50 | 0.33 | 78 | 30 | 1450 | 2.5 |
XBD2.8/50-150L | 50 | 0.28 | 77 | 22 | 1450 | 3.5 |
XBD2.4/50-150L | 50 | 0.24 | 76 | 18.5 | 1450 | 3.5 |
XBD5.2/50-150L | 50 | 0.52 | 75 | 45 | 1450 | 3.5 |
XBD4.4/50-150L | 50 | 0.44 | 74 | 37 | 1450 | 3.5 |
XBD3.7/50-150L | 50 | 0.37 | 73 | 30 | 1450 | 3.5 |
XBD3.1/50-150L | 50 | 0.31 | 71 | 22 | 1450 | 3.5 |
XBD8.2/50-150L | 50 | 0.82 | 76 | 75 | 2900 | 4.5 |
XBD7.0/50-150L | 50 | 0.7 | 75 | 55 | 2900 | 4.5 |
XBD5.9/50-150L | 50 | 0.59 | 74 | 45 | 2900 | 4.5 |
XBD12.8/50-150L | 50 | 1.28 | 73 | 110 | 2900 | 4.5 |
XBD11.0/50-150L | 50 | 1.1 | 72 | 90 | 2900 | 4.5 |
XBD9.4/50-150L | 50 | 0.94 | 70 | 75 | 2900 | 4.5 |
XBD2.0/55-200L | 55 | 0.2 | 79 | 18.5 | 1450 | 3 |
XBD1.6/55-200L | 55 | 0.16 | 78 | 15 | 1450 | 3 |
XBD1.2/55-200L | 55 | 0.12 | 76 | 11 | 1450 | 3 |
XBD3.2/55-200L | 55 | 0.32 | 78 | 30 | 1450 | 3.5 |
XBD2.7/55-200L | 55 | 0.27 | 77 | 22 | 1450 | 3.5 |
XBD2.2/55-200L | 55 | 0.22 | 76 | 18.5 | 1450 | 3.5 |
XBD5.0/55-200L | 55 | 0.5 | 75 | 45 | 1450 | 3.5 |
XBD4.2/55-200L | 55 | 0.42 | 74 | 37 | 1450 | 3.5 |
XBD3.5/55-200L | 55 | 0.35 | 73 | 30 | 1450 | 3.5 |
XBD2.8/55-200L | 55 | 0.28 | 71 | 22 | 1450 | 3.5 |
XBD2.0/100-200L | 100 | 0.2 | 80 | 30 | 1450 | 4 |
XBD1.4/100-200L | 100 | 0.14 | 78 | 22 | 1450 | 4 |
XBD1.0/100-200L | 100 | 0.1 | 75 | 18.5 | 1450 | 4 |
XBD3.3/100-200L | 100 | 0.33 | 80 | 55 | 1450 | 4 |
XBD2.8/100-200L | 100 | 0.28 | 79 | 45 | 1450 | 4 |
XBD2.3/100-200L | 100 | 0.23 | 78 | 37 | 1450 | 4 |
XBD5.1/100-200L | 100 | 0.51 | 81 | 75 | 1450 | 4 |
XBD4.4/100-200L | 100 | 0.44 | 80 | 75 | 1450 | 4 |
XBD3.5/100-200L | 100 | 0.35 | 78 | 55 | 1450 | 5 |
XBD3.0/100-200L | 100 | 0.3 | 76 | 45 | 1450 | 5 |
XBD2.0/150-250L | 150 | 0.2 | 82 | 45 | 1450 | 5 |
XBD1.7/140-250L | 140 | 0.17 | 80 | 37 | 1450 | 5 |
XBD3.2/140-250L | 140 | 0.32 | 80 | 75 | 1450 | 5.5 |
XBD2.8/140-250L | 140 | 0.28 | 78 | 55 | 1450 | 5.5 |
XBD2.1/140-250L | 140 | 0.21 | 74 | 45 | 1450 | 5.5 |
XBD2.0/140-250L | 140 | 0.2 | 78 | 37 | 1480 | 4.5 |
XBD5.0/140-250L | 140 | 0.5 | 72 | 90 | 1480 | 4.5 |
XBD2.0/200-300L | 200 | 0.2 | 83 | 55 | 1450 | 6 |
XBD2.8/200-300L | 200 | 0.28 | 82 | 75 | 1480 | 5 |
XBD3.2/200-300L | 200 | 0.32 | 84 | 90 | 1480 | 4.5 |
XBD4.4/200-300L | 200 | 0.44 | 84 | 132 | 970 | 5 |
XBD4.2/200-300L | 200 | 0.42 | 78 | 110 | 1480 | 5 |
XBD1.2/220-350L | 220 | 0.12 | 83 | 37 | 1480 | 4.5 |
XBD2.0/220-350L | 220 | 0.2 | 82 | 55 | 1480 | 4.5 |
XBD3.2/220-350L | 220 | 0.32 | 84 | 90 | 1480 | 4.5 |
XBD5.0/220-350L | 220 | 0.5 | 83 | 160 | 1480 | 4.5 |
XBD-(I)型立式單吸多級管道式消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

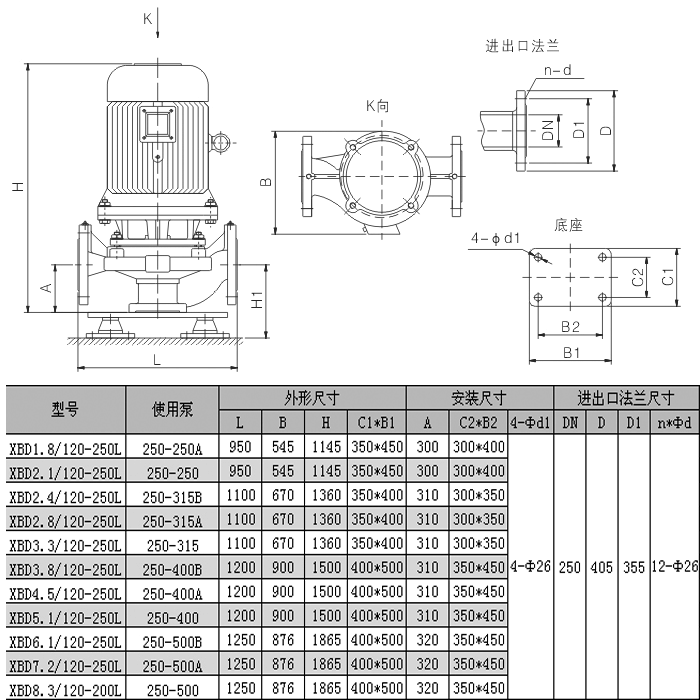

XBD-(I)型立式單吸多級管道式消防泵安裝尺寸圖
