水環式真空泵的工作原理
發布人：隔膜泵廠家 發布日期：2021-10-09 點擊率： 本文關鍵詞：水環式真空泵水環式真空泵是液環式真空泵中較常見的一種。液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時，把液體拋向泵殼并形成與泵殼同心的液環，液環同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡?。?dāng)工作液體為水時，稱水環泵。
水環式真空泵主要用于粗真空、抽氣量大的工藝過程中。在化工、石油、輕工、醫藥及食品工業中得到了廣泛地應用，如真空過濾、真空送料、真空濃縮、真空脫氣等。
單級水環式真空泵的限壓力可達8～2×103Pa，雙級水環式真空泵的限壓力可達1×102Pa，排氣量為0.25～500m3/h。
水環式真空泵的工作原理
水環式真空泵工作輪2在泵體1中旋轉時形成了水環3和工作室5。水環與工作輪構成了月牙形空間。右邊半個月牙形的容積由小變大，形成吸氣室。左邊的半個月牙形的容積由大變小，構成了壓縮過程(相當于排氣室)。被抽氣體由進氣管8和進氣口4進入吸氣室。轉子進一步轉動，使氣體受壓縮，經過排氣口6和排氣管7排出。排出的氣體和水滴由排氣管道7進入水箱10，此時氣體由水中分離出來，氣體經管管道9排到大氣中，水由水箱進入真空泵中，或經過管道11排到排水設備中。

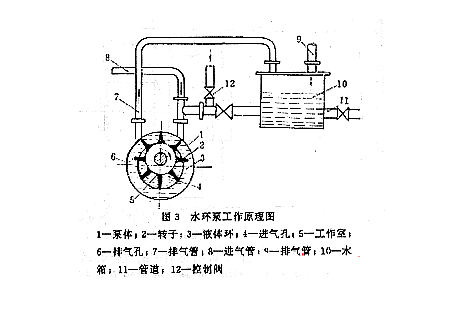

水環泵的工作原理圖
水環式真空泵的壓縮比由泵的吸氣口終了位置和排氣口開始位置所決定。因?yàn)槲鼩饪诮K止位置決定著吸氣腔吸入氣體的體積；而排氣口開始的位置決定著排氣時壓縮了的氣體的體積。對已經確定了結構尺寸的水環式真空泵，可以求出其壓縮比。
